Tehnični podatki
|
WHB 1000
|
WHB 2150
|
WHB 2600
|
WHB 3200
|
|
|---|---|---|---|---|
| Površina mize za vpenjanje, mm | 1.500 x 700 | 2.200 x 1.220 | 2.650 x 1.220 | 3.250 x 1.220 |
| Število T-utorov | 18 x 5 x 125 | 22 x 7 x 125 | 22 x 7 x 125 | 22 x 7 x 125 |
| Največja obremenitev mize, kg Obremenitev mize, kg | 2.000 | 4.000 | 4.500 | 5.000 |
| Vzdolžni pomik, mm | 1.400 | 2.150 | 2.600 | 3.250 |
| Prečni pomik, mm | 1.000 | 1.100 | 1.100 | 1.100 |
| Vertikalni pomik | 900 | 1.400 | 1.400 | 1.100 |
| Konus vretena | SK 50 | SK 50 | SK 50 | SK 50 |
| Kroglično vreteno | 50 /50 /50 | 63 /50 /63 | 63 /50 /63 | 63 /50 /63 |
| Hitrost, vrtljaji na minuto | 6.000 | 6.000 | 6.000 | 6.000 |
| Navor, Nm | 112,6 | 112,6 | 112,6 | 112,6 |
| Navor z menjalnikom ZF, Nm | 450,4 | 450,4 | 450,4 | 450,4 |
| Pogonska moč, kW |
S1-15 S6 /40%-18,5 |
S1-15 S6 /40%-18,5 |
S1-15 S6 /40%-18,5 |
S1-15 S6 /40%-18,5 |
| Pomik X/Y/Z-osi, mm/min | 1-5.000 | 1-5.000 | 1-5.000 | 1-5.000 |
| Hiter pomik: vzdolžno in prečno / navpično, mm/min | 10.000 | 10.000 | 10.000 | 10.000 |
| Natančnost ponovitve, mm | +/- 0,003 | +/- 0,003 | +/- 0,003 | +/- 0,003 |
| Natančnost pozicioniranja, mm | +/- 0,005 | +/- 0,005 | +/- 0,005 | +/- 0,005 |
| Teža stroja, približno kg | 15.000 | 21.000 | 23.000 | 25.000 |
VIDIKI
- Brezstopenjska ročna nastavitev hitrosti
- Vodoravni izhod vretena
- Vodoravna ali navpična menjava orodja
- Prečni pomik od: 1.000-1.100 mm
- Vzdolžni pomik od: 1.400-3.250 mm
- Izbirna standardna zasnova mize s priloženo vrtljivo mizo
- Izbirna integrirana vrtljiva miza (podobno kot pri vrtalnem stroju)
- Po izbiri z glavo H/V

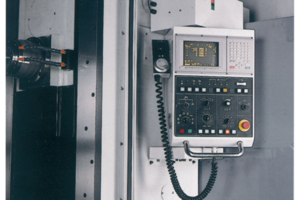

- Krmilni sistem: SIEMENS, FAGOR
